2.形状概要及び製造範囲
	形状は素管又はダイアフラムプレート付の2種類とする。

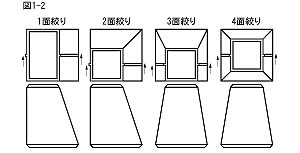

	2.1　素　　管 ・板　 厚　36mm（最大肉厚） ・開　 先　35°　　　　　　図1-1 ・角　 径　700□ （最大角径） ・絞 り 形 状　1面,2面,3面,4面　図1-2 ・高　 さ　1,400mm（最大高さ） ・角部外側半径　3.5t±0.5t （肉厚19mm以下） 　　　　　　　　　　 3.5t±0.4t （肉厚19mm超え） 備考　開先角度は35ﾟとする。
	2.2　ダイアフラムプレート付 上記にダイアフラムプレートを溶接したもの。 ・出寸法　e＝25mm（tc＜28mm） 　　　　　　e＝30mm（tc≧28mm）　図2
	2.3　製造範囲 製造範囲は表2による。 　 表2　製造範囲 ◯…製造可能範囲 　 寸法(mm) 板厚(mm)t 9 12 16 19 22 25 28 32 36 H B L 外R(mm) 31.5 42 56 66.5 77 87.5 98 112 126 Min. Max. 200 200 ※1 77 400 　 ○ ○               200 250 ※1 77 500 　 ○ ○ ○             200 300 154 600 　 ○ ○ ○             200 350 231 700 　 ○ ○ ○             200 400 308 800 　 ○ ○ ○             250 250 ※1 77 500 　 ○ ○ ○             250 300 ※1 77 600 　 ○ ○ ○ ○           250 350 154 700 　 ○ ○ ○ ○ ○         250 400 231 800 　 ○ ○ ○ ○ ○         250 450 308 900 　 ○ ○ ○ ○ ○         300 300 ※1 77 600 　 ○ ○ ○ ○           300 350 ※1 77 700 　 ○ ○ ○ ○ ○         300 400 154 800 　 ○ ○ ○ ○ ○ ○       300 450 231 900 　 ○ ○ ○ ○ ○ ○       300 500 308 1,000 　   ○ ○ ○ ○ ○       350 350 ※1 77 700 　 ○ ○ ○ ○ ○         350 400 ※1 77 800 　 ○ ○ ○ ○ ○ ○       350 450 ※2 154 900 　 ○ ○ ○ ○ ○ ○ ○ ○   350 500 231 1,000 　   ○ ○ ○ ○ ○ ○ ○   350 550 308 1,100 　     ○ ○ ○ ○ ○ ○   400 400 77 800 　 ○ ○ ○ ○ ○ ○       400 450 77 900 　 ○ ○ ○ ○ ○ ○ ○ ○   400 500 154 1,000 　   ○ ○ ○ ○ ○ ○ ○   400 550 231 1,100 　     ○ ○ ○ ○ ○ ○   400 600 308 1,200 　     ○ ○ ○ ○ ○ ○   450 450 ※1 77 900 　 ○ ○ ○ ○ ○ ○ ○ ○   450 500 ※1 77 1,000 　   ○ ○ ○ ○ ○ ○ ○   450 550 ※2 154 1,100 　     ○ ○ ○ ○ ○ ○ ○ 450 600 231 1,200 　     ○ ○ ○ ○ ○ ○ ○ 450 650 308 1,300 　     ○ ○ ○ ○ ○ ○ ○ 500 500 ※1 77 1,000 　   ○ ○ ○ ○ ○ ○ ○   500 550 ※1 77 1,100 　     ○ ○ ○ ○ ○ ○ ○ 500 600 ※2 154 1,200 　     ○ ○ ○ ○ ○ ○ ○ 500 650 231 1,300 　     ○ ○ ○ ○ ○ ○ ○ 500 700 308 1,400 　     ○ ○ ○ ○ ○ ○ ○ 550 550 ※1 77 1,100 　     ○ ○ ○ ○ ○ ○ ○ 550 600 ※1 77 1,200 　     ○ ○ ○ ○ ○ ○ ○ 550 650 ※2 154 1,300 　     ○ ○ ○ ○ ○ ○ ○ 550 700 231 1,400 　     ○ ○ ○ ○ ○ ○ ○ 600 600 ※1 77 1,200 　     ○ ○ ○ ○ ○ ○ ○ 600 650 ※1 77 1,300 　     ○ ○ ○ ○ ○ ○ ○ 600 700 ※2 154 1,400 　     ○ ○ ○ ○ ○ ○ ○ 650 650 ※1 77 1,300 　     ○ ○ ○ ○ ○ ○ ○ 650 700 ※1 77 1,400 　     ○ ○ ○ ○ ○ ○ ○ 700 700 ※1 77 1,400 　     ○ ○ ○ ○ ○ ○ ○ 　 備考 1.形状寸法は、辺長及び板厚が以下に示す範囲とする。 200×6mm〜700×36mm　但し、長方形断面については、辺長及び板厚が上記範囲内のものを対象とする。 2.テーパー角度は57度を限界値とする。 3.絞り度合は、50を1サイズとし、4サイズまでとする。 4.寸法LのMin.値は、板厚の5倍を下回らないものとする。 *1…寸法LのMin.値は77又は板厚の5倍のどちらか大きな値とする。 *2…寸法LのMin.値は154又は板厚の5倍のどちらか大きな値とする。
